¿Qué es una Instalación de Enlace?

Aprendemos lo que es una "Instalación de Enlace"

    Como bien indica su nombre, una instalación de enlace es aquella que une la caja o cajas generales de protección (CGP) con la instalación interior del usuario. En resumidas cuentas es la que le da "corriente" al usuario.

PARTES QUE CONSTITUYEN LA INSTALACIÓN DE ENLACE:


Esquema de Instalación de Enlace (Si no ves bien la imagen haz "click")


    Existen cuatro tipos de esquemas de instalación de enlace que son:

  • Para un solo usuario

    Aquí coinciden en el mismo lugar la Caja General de Protección y la situación del equipo de medida y no existe por tanto la Línea general de Alimentación. En consecuencia el fusible de seguridad coincide con el de la CGP.

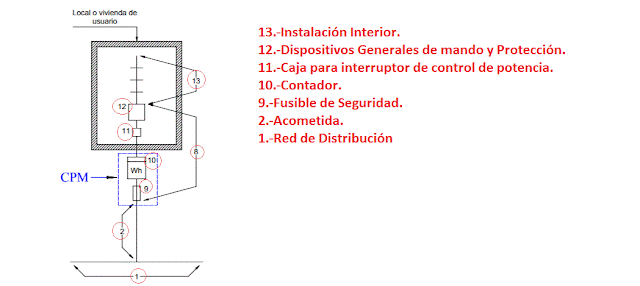

Esquema para un solo usuario (Si no ves bien la imagen haz "click")

  • Colocación de contadores para dos usuarios alimentados desde el mismo lugar
      Este esquema es bastante utilizado por ejemplo en Chalets, de forma que se instalarán dos cajas de protección y medida empotradas en el mismo nicho, o bien una caja doble que agrupe los contadores y fusibles de protección de los dos usuarios.
Esquema para dos usuarios (Si no ves bien la imagen haz "click")

  • Colocación de contadores en forma centralizada en un lugar
    Este esquema es el más utilizado en edificios para comunidades.
Centralización de contadores en un mismo lugar (Si no ves bien la imagen haz "click")

  • Colocación de contadores en forma centralizada en más de un lugar
    Este esquema se utilizará en edificios destinados a viviendas, edificios comerciales, de oficinas

o destinados a una concentración de industrias donde la previsión de cargas haga aconsejable
la centralización de contadores en más de un lugar o planta.
Centralización en más de un lugar (Si no ves bien la imagen haz "click")

PARA TERMINAR:

    La instalación de enlace es una de las partes más importantes de toda conexión a la red, ya que es la que permite al usuario tener electricidad. Pasamos a resumir qué elementos la componen:
  • Caja General de Protección (CGP): En estas cajas se alojan los elementos de protección de las líneas generales de alimentación.
Caja General de Protección (Si no ves bien la imagen haz "click")
  • Línea General de Alimentación (LGA): Esta línea es la que enlaza la Caja General de Protección con la centralización de contadores.
Línea General de Alimentación (Si no ves bien la imagen haz "click")
  • Elementos para la Ubicación de Contadores: Se compone de contadores y demás dispositivos para la medida de la energía eléctrica.
Centralización de Contadores (Si no ves bien la imagen haz "click")

  • Derivación Individual (DI): La derivación individual es la que entrega energía eléctrica a un usuario, partiendo desde la línea general de alimentación.
Esquema de Instalación (Si no ves bien la imagen haz "click")
  • Caja para Interruptor de Control de Potencia: Es la caja donde se sitúa el dispositivo que tiene como finalidad controlar la demanda de potencia de la instalación, para que ésta no supere la potencia contratada.
Caja ICP (Si no ves bien la imagen haz "click")
  • Dispositivos Generales de Mando y Protección: Son aquellos dispositivos, gracias a los cuáles protegemos contra sobretensiones, sobreintensidades y contactos indirectos nuestra instalación.
Magnetotérmico y Diferencial (Si no ves bien la imagen haz "click")
